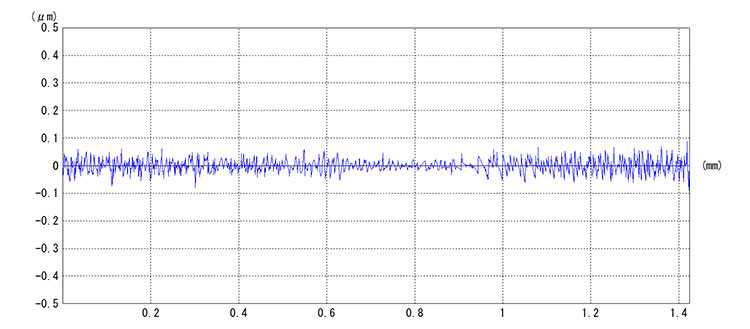

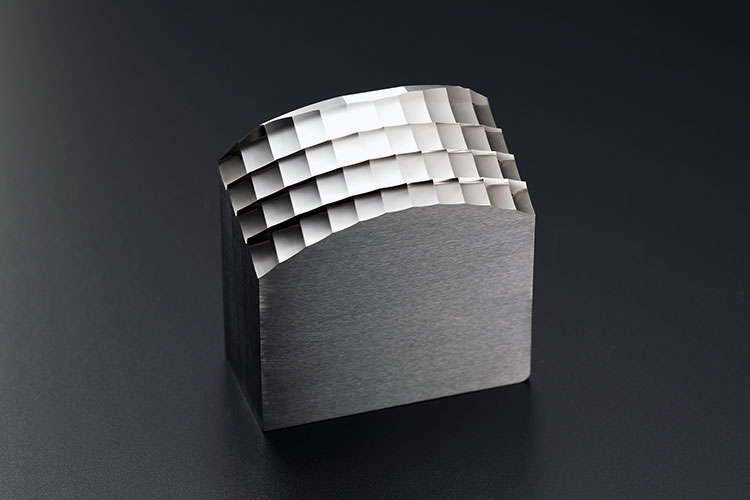

自動車ランプ用リフレクタ金型
| ワーク材質 | S-STAR HRC52 |
| 使用工具 | 粗：R1 ボールエンドミル 中仕上：R0.5 ボールエンドミル 仕上：CBN R0.5ボールエンドミル 仕上：PCD R0.5ボールエンドミル |
| 回転数 | 50,000min-1 |
| 表面粗さ | Ra0.02µｍ |

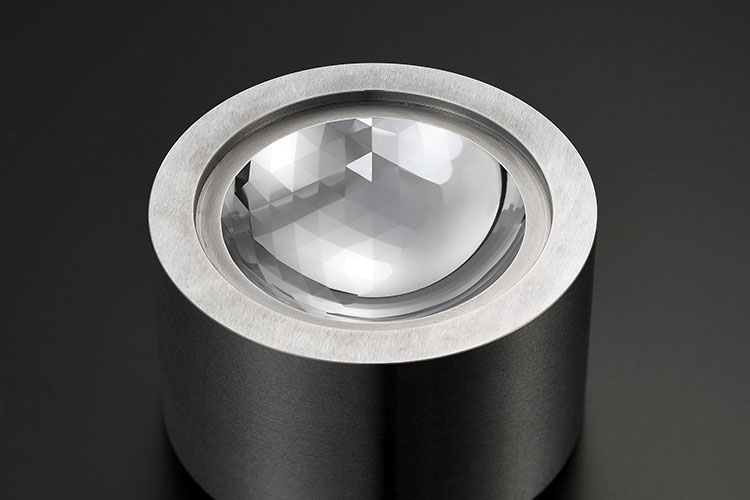

磨き仕上げミニマム化事例（自動車レンズ金型）
| 加工形状 | φ60mm-球面+半面プリズム面 |
| ワーク材質 | S-STAR HRC52 |
| 使用工具 | 粗：R0.5 ダイヤモンドコーティングボールエンドミル 仕上：R0.5 ナノ多結晶ダイヤモンドボールエンドミル |
| 回転数 | 60,000min-1 |
| 磨き | 40’ |
| 表面粗さ | Ra0.01μm |
切削面の乱れが非常に少ないため、熟練技が必要な粗研磨は不要
磨きによる形状崩れも僅少で、高精度な金型が製作可能

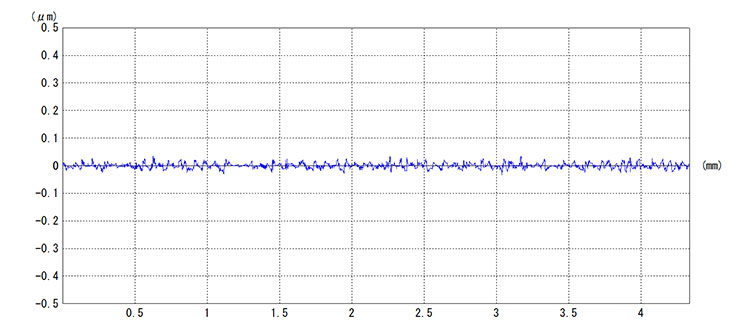

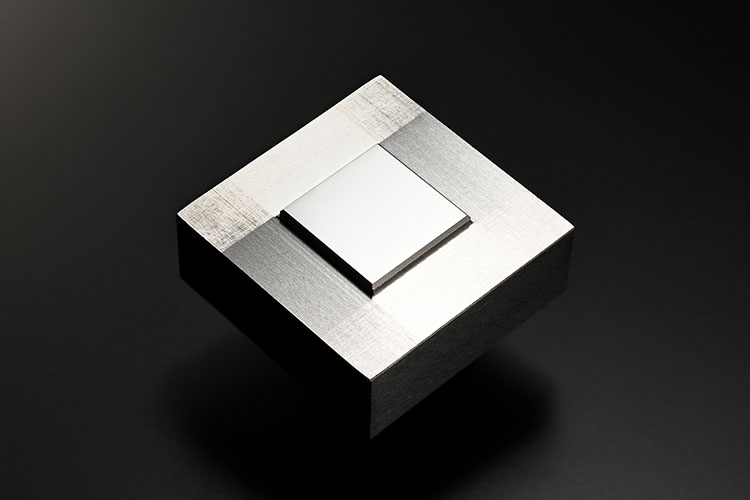

鏡面加工
| ワーク材質 | ＳＫＤ61 HRC53 |
| 使用工具 | 仕上：PCD R1.5ボールエンドミル |
| 回転数 | 60,000min-1 |
| 表面粗さ | Ra0.01µｍ |

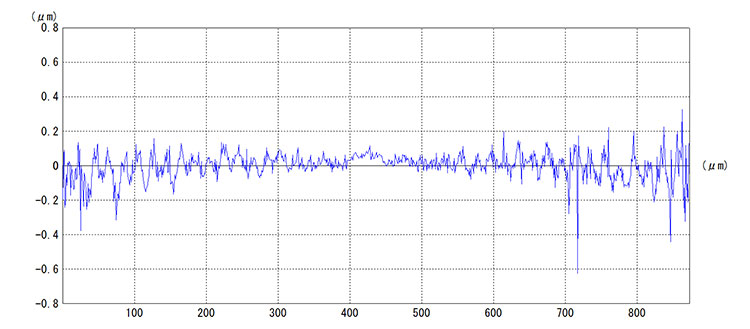

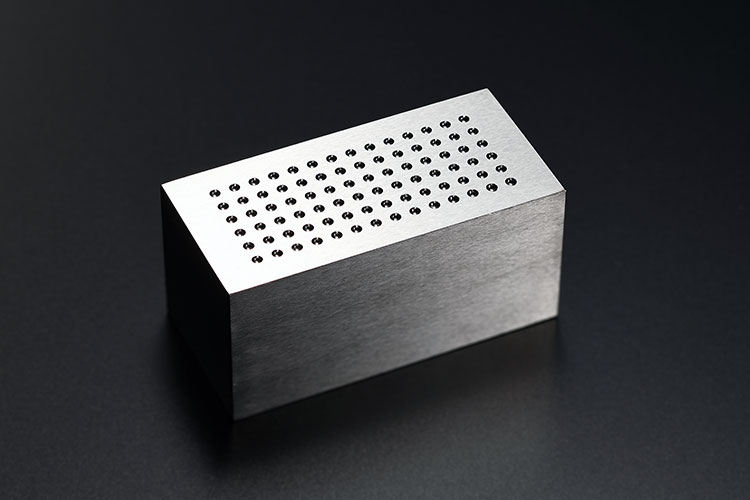

ＬＥＤレンズアレイ金型
| ワーク材質 | SUS440C HRC62 |
| 使用工具 | 仕上：PCD R0.5ボールエンドミル |
| 回転数 | 40,000min-1 |
| 表面粗さ | Ra0.04µｍ |

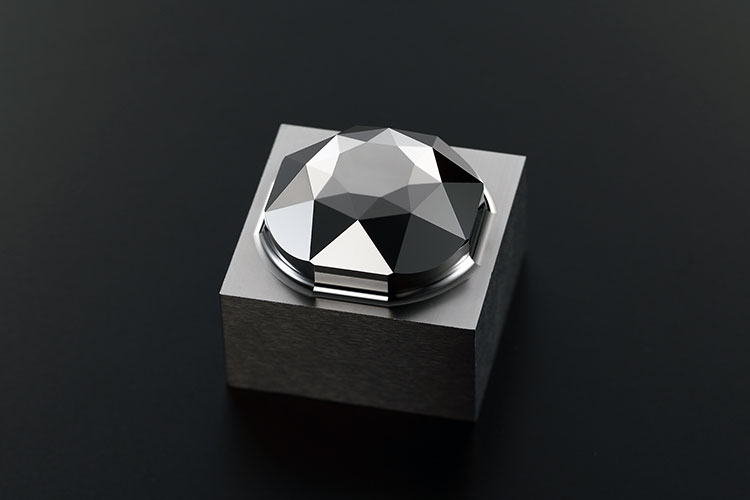

鏡面金型部品
| ワーク材質 | ELMAX HRC59 |
| 使用工具 | 仕上：PCD R0.75ボールエンドミル |
| 回転数 | 38,000min-1 |
| 表面粗さ | 40° 斜面部 Ra0.01µｍ |

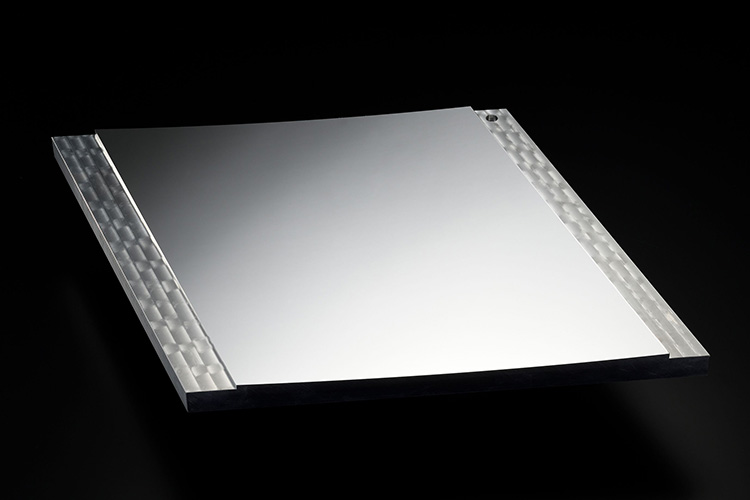

自由曲面ミラー へール加工
| ワーク材質 | A5052 サイズ360mm×270mm×21mm |
| 使用工具 | 単結晶ダイヤモンドRバイト |
| 表面粗さ | Ra0.024μm |
