サブミクロン、ナノメーターという加工単位の超精密加工は、「加工環境」が驚くほど大きな影響を持っています。
安定した環境がなければ、正確な加工はおろか計測さえ出来ません。

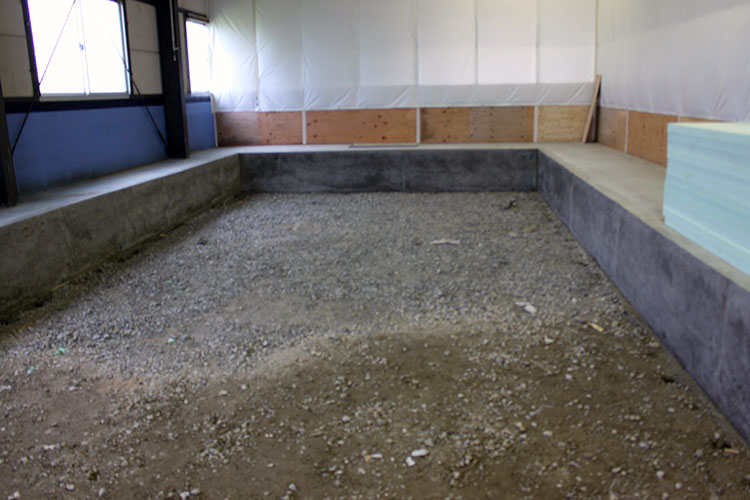

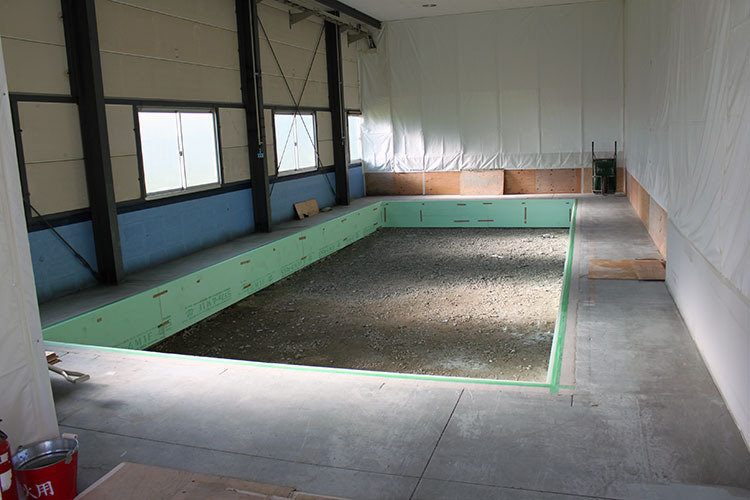

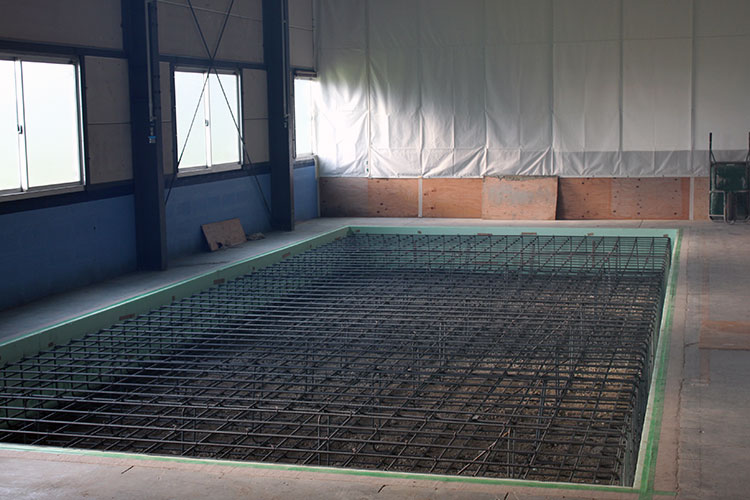

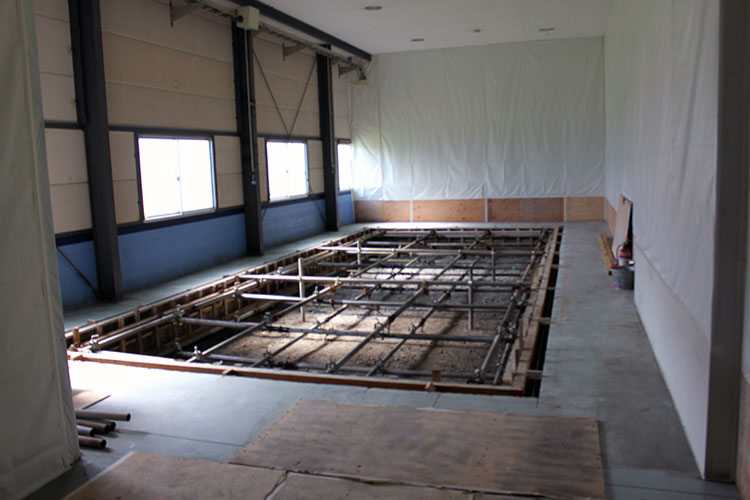

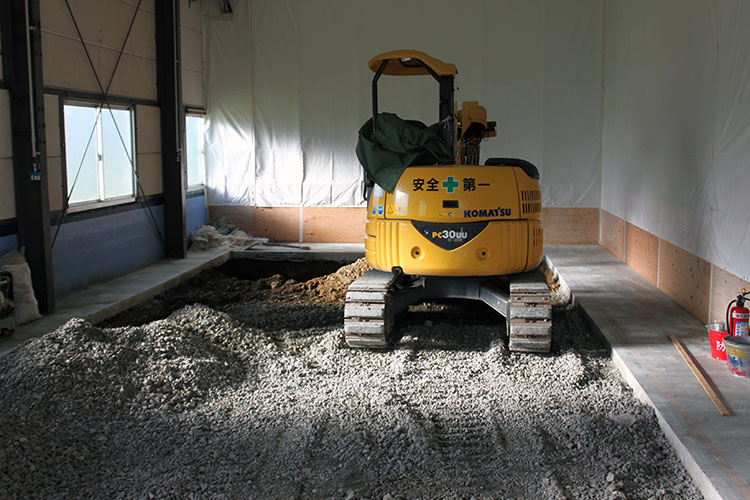

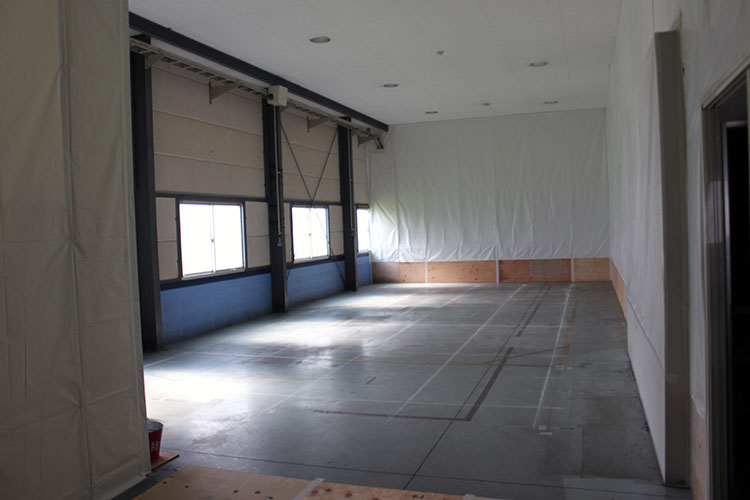

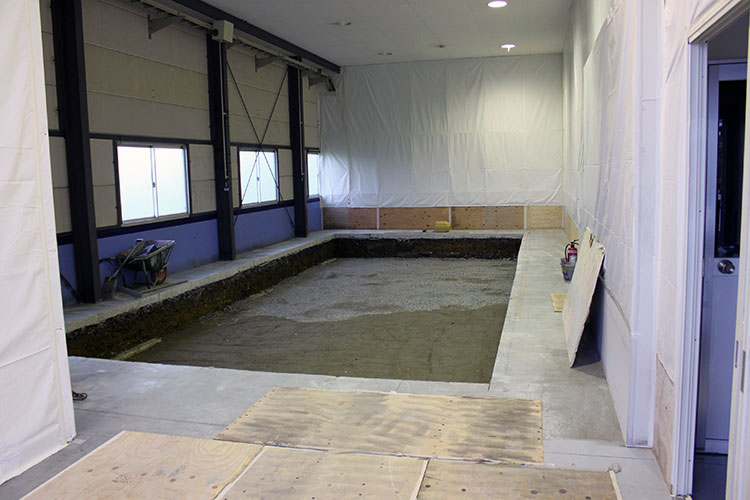

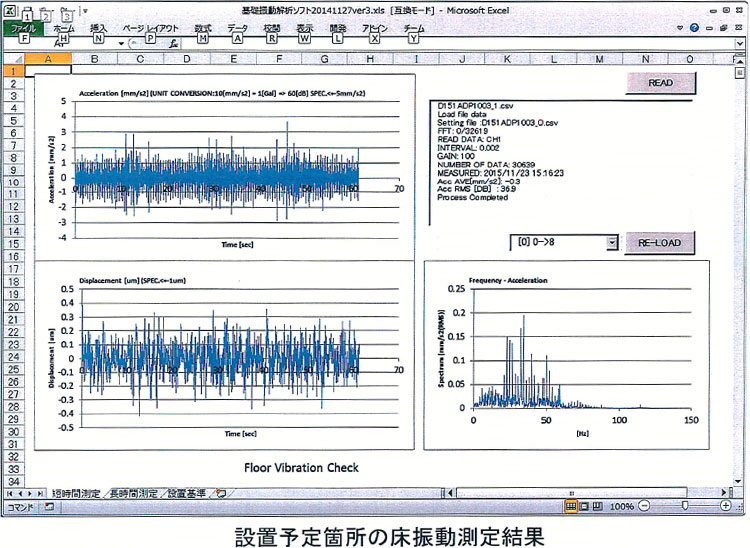

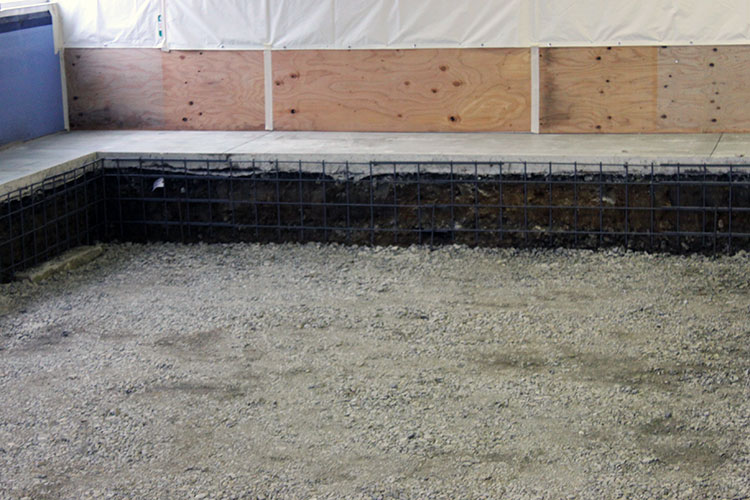

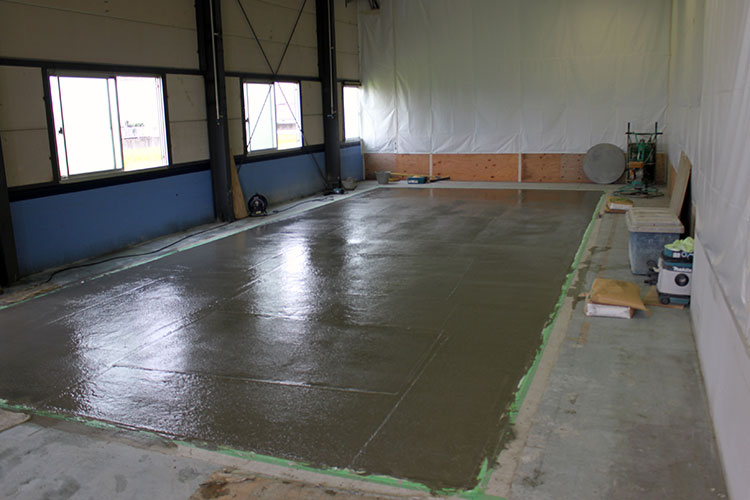

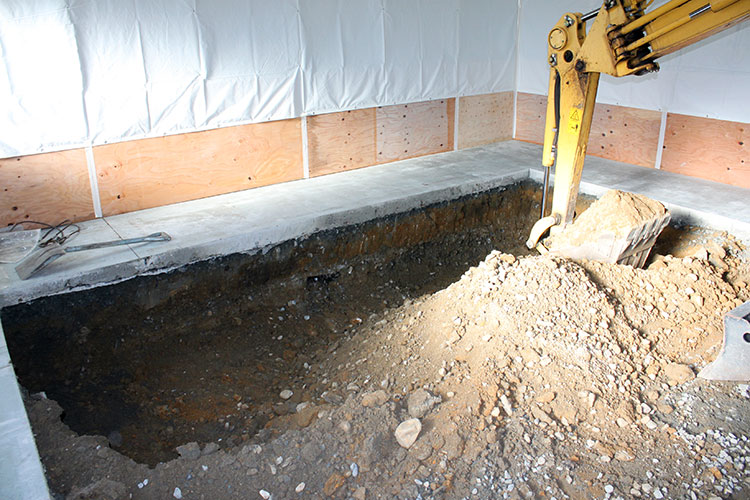

当社は、外乱振動の影響を除去するために基礎工事（5m×10m×0.7m）を行いました。VM52床振動レべル計(リオン製）で床振動測定をした結果、変異振動1μm以内に抑えられ、機上では機械停止時の振動は、サーボ制御により位置偏差は3軸すべて2パルス（1パルス2ナノ）以内の機械状態に保たれています。

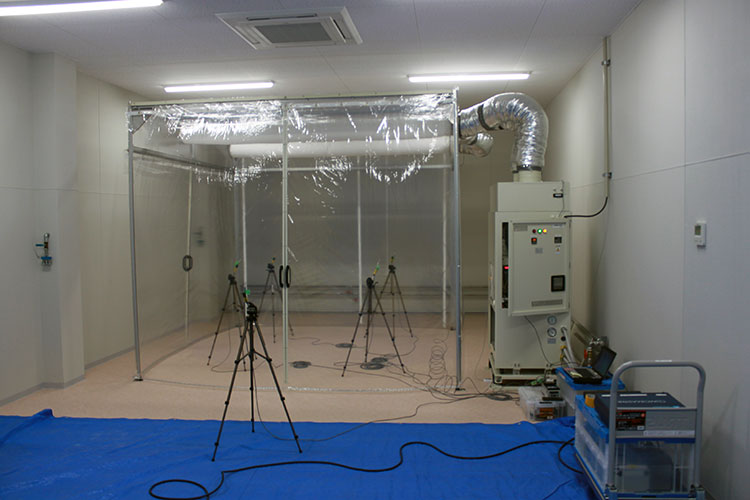

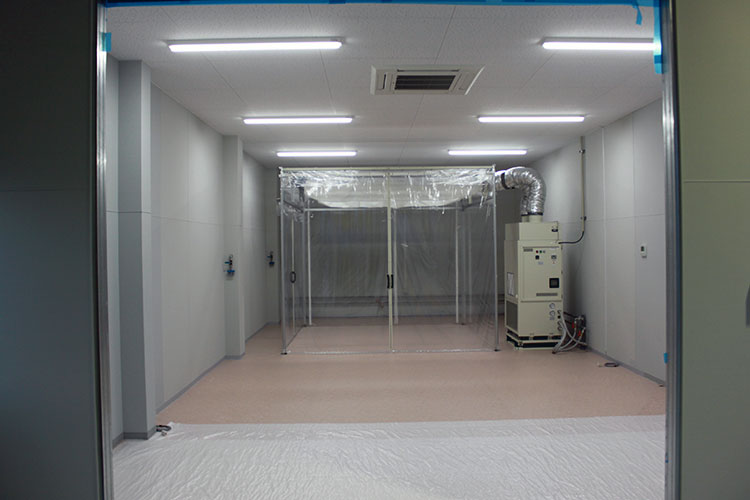

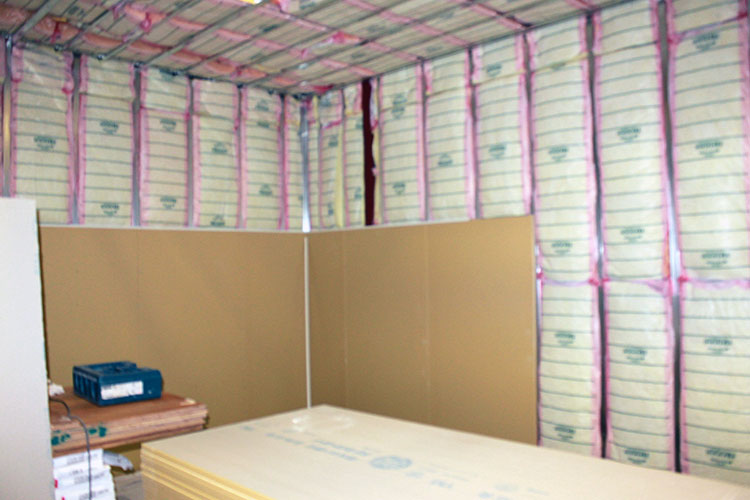

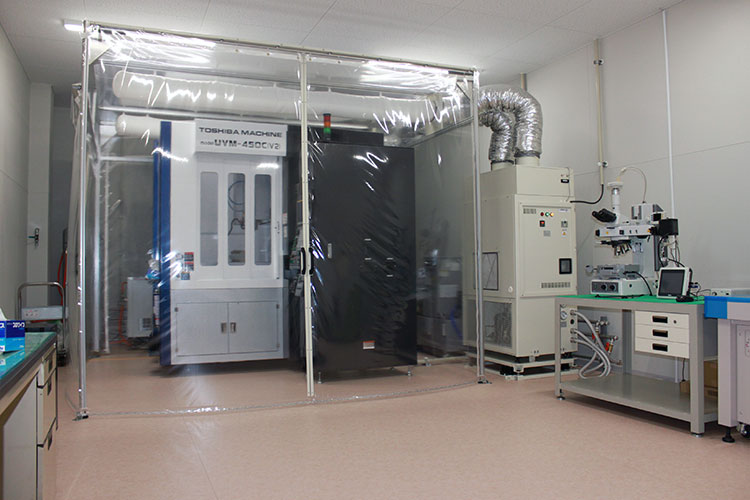

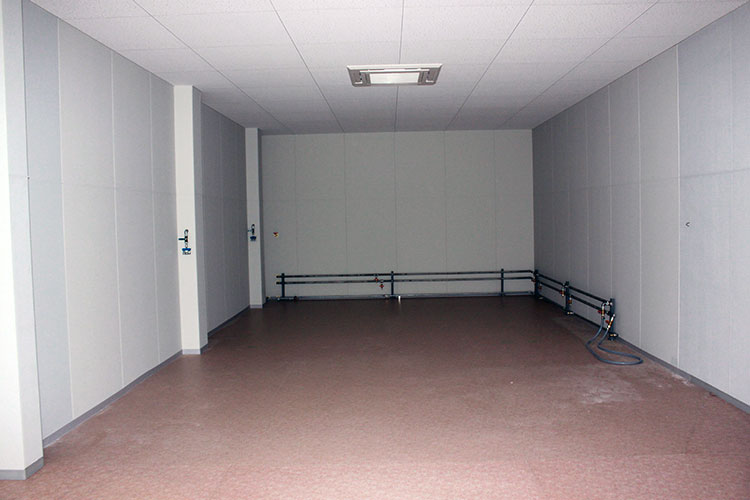

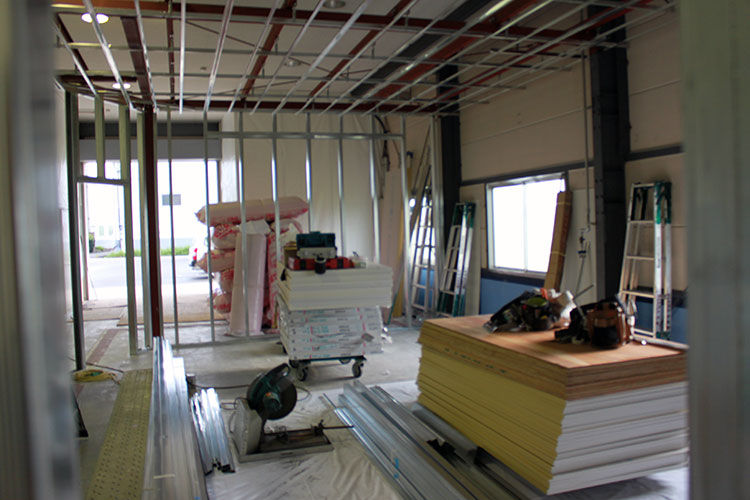

また、温度外乱については室内温度を±1℃に管理し、さらに±0.5℃に温度制御された恒温ブースに超精密加工機が配置されており、外乱要因を最小限に抑えることで超精密加工を実現することが出来ます。

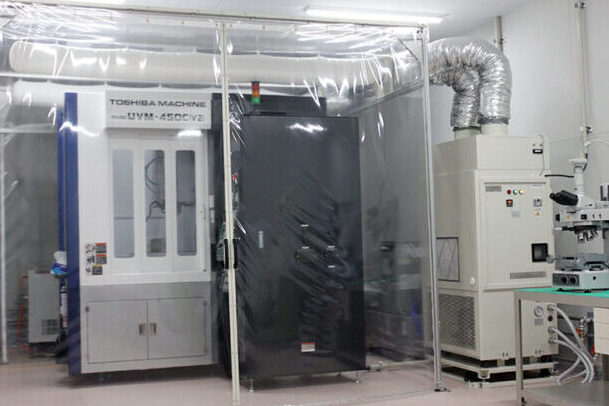

超精密立形加工機【東芝機械㈱】
UVM-450C(V2) 同時５軸仕様
最小設定単位＝0.010㎛
空気静圧軸受主軸
リニアモータ駆動

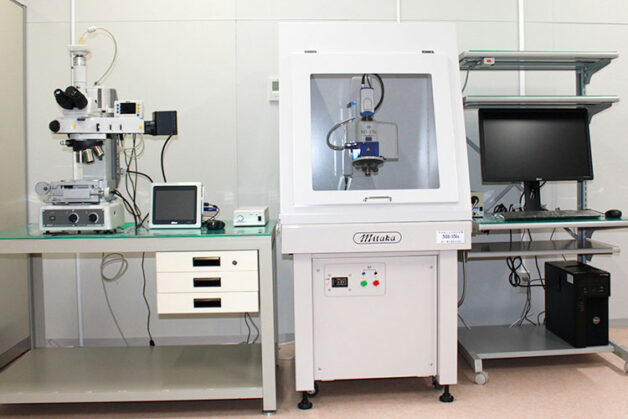

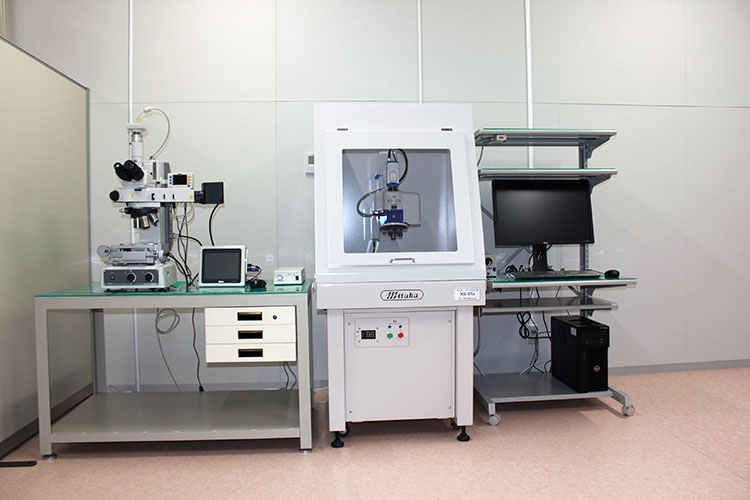

非接触三次元測定装置【三鷹光器㈱】
NH-3Ns
測定分解能＝(X,Y,Z)0.1,0.1,0.01μm
測定範囲＝150mm×150mm
外乱振動・温度の環境対策
設備紹介

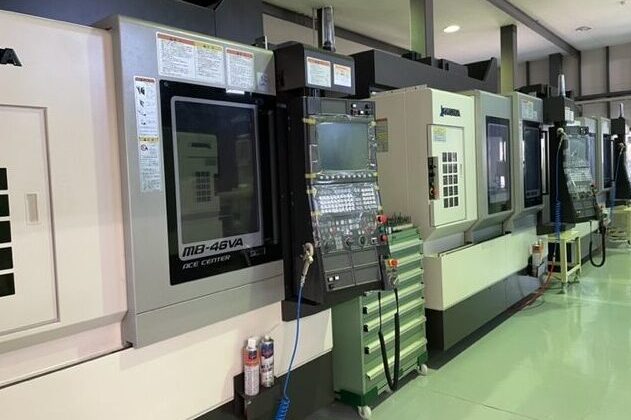

マシニングセンタ オークマ MB-46VA

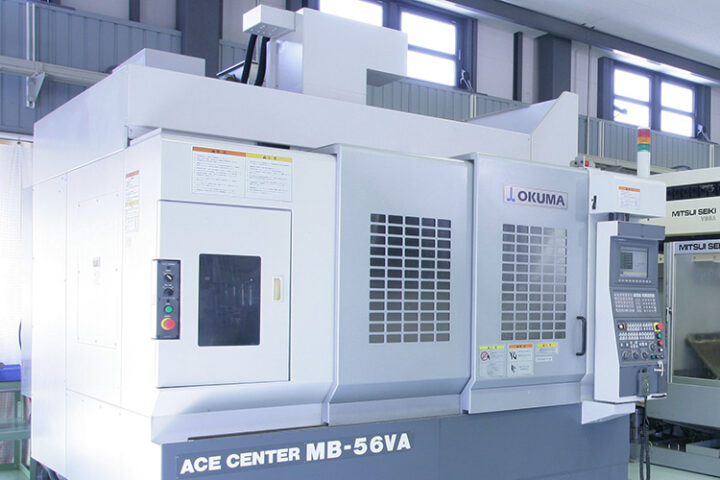

マシニングセンタ オークマ MB-56VA

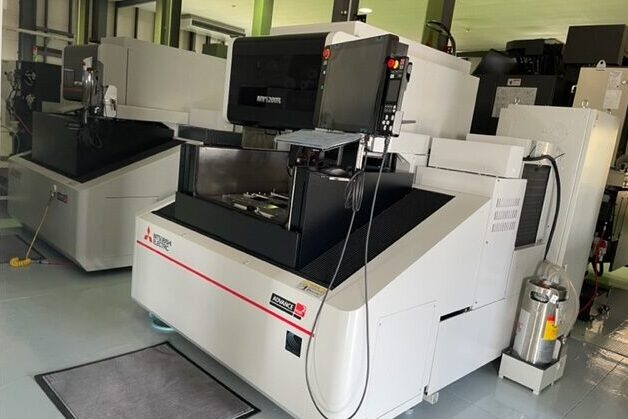

ワイヤ放電加工機 三菱 MV1200R

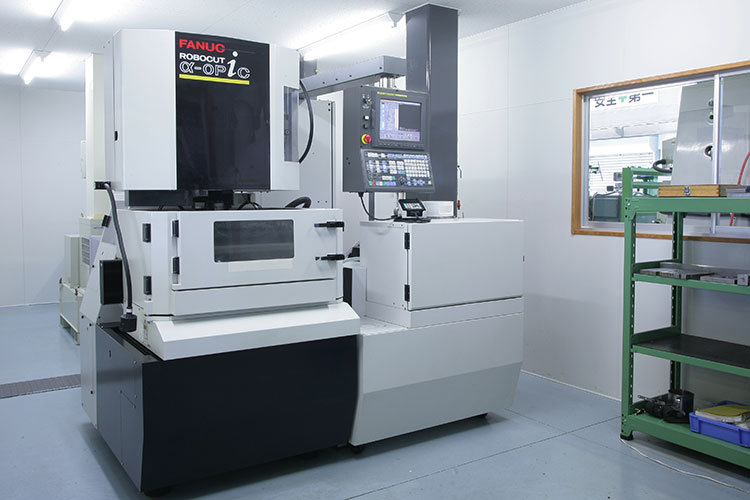

ワイヤーカット ファナック OPIC

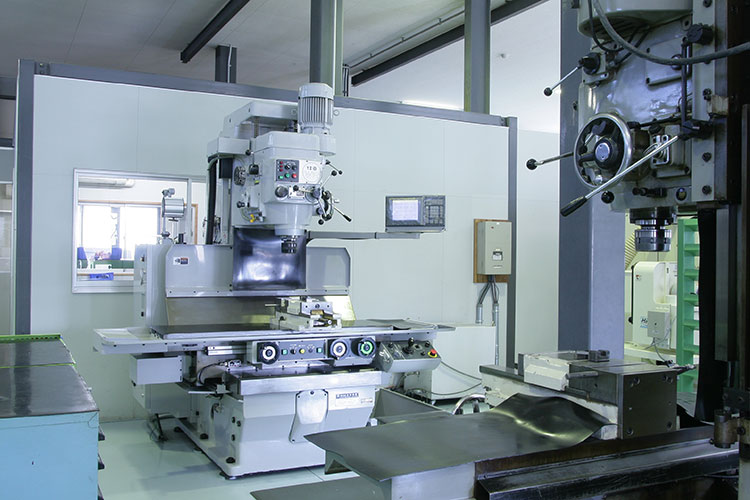

立中ぐり盤 山崎技研 YZ-8C
NCフライス 山崎技研 YZ-8WR

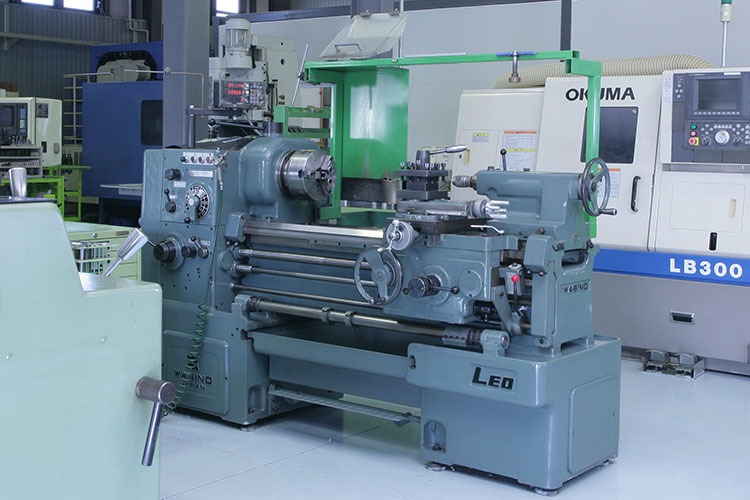

NC旋盤 オークマ LB-300
旋盤 テクノワシノ LEO-80A
超精密立形加工機 東芝機械 UVM-450C

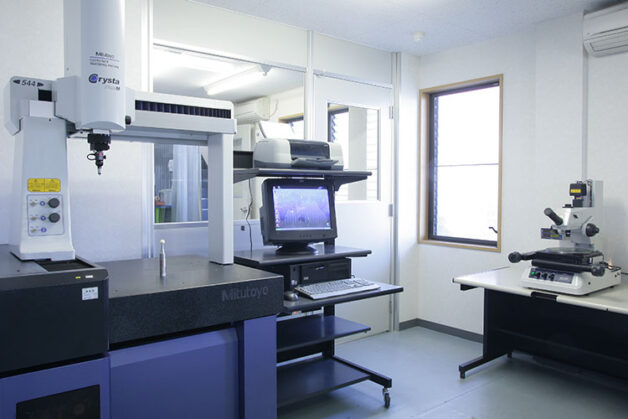

三次元測定機 ミツトヨ Crista Plusm
測定顕微鏡 ミツトヨ MF-A
非接触三次元測定装置 三鷹光器 NH-3Ns
主要設備一覧
| 設備名 | メーカー | 台数 |
|---|---|---|
| マシニングセンタ【MB-56VA】 | オークマ | 3台 |
| マシニングセンタ【MB-46VA】 | オークマ | 3台 |
| NC旋盤【LB-300】 | オークマ | 1台 |
| NC旋盤【LB2000EXⅡ】 | オークマ | 1台 |
| ワイヤ放電加工機【OPIC】 | ファナック | 1台 |
| ワイヤ放電加工機【MV1200R】 | 三菱 | 2台 |
| 高速細穴加工機【KIC】 | ソディック | 1台 |
| NCフライス【YZ-8WR】 | 山崎技研 | 1台 |
| フライス盤【OKK MH-2】 | OKK | 1台 |
| 旋盤【LEO-80A】 | テクノワシノ | 1台 |
| 設備名 | メーカー | 台数 |
|---|---|---|
| 超精密立形加工機【UVM-450C(V2)】 | 東芝機械 | 1台 |
| 恒温ブース【TCBN-3030AKA】 | 日本スピンドル | 1台 |
| レーザーマーカ【MD-V9900A】 | キーエンス | 1台 |
| 測定顕微鏡【MF-A】 | ミツトヨ | 1台 |
| 測定顕微鏡【MM-400U】 | ニコン | 1台 |
| 高精度画像寸法測定器【LM-1000】 | キーエンス | 1台 |
| 三次元測定機【Crista Plusm】 | ミツトヨ | 1台 |
|
CNC三次元測定機【CRYSTA-Apex V7106】 |
ミツトヨ | 1台 |
| 非接触三次元測定装置【NH-3NS】 | 三鷹光器 | 1台 |
各対応加工種別・対応サイズ
下記に当社の対応加工種別・対応サイズを記します。どうぞご参考下さい。
■対応加工種別
・汎用旋盤加工 ・NC旋盤加工 ・フライス加工 ・マシニング加工 ・平面研削加工 ・円筒研削加工
・内面研削加工 ・センターレス加工 ・プロファイル加工 ・NC放電加工 ・ワイヤーカット
■加工対応サイズ
・テーブルサイズ
最大：500×500×1000
Φ ：1mm～300mm
複雑形状加工・精密加工もお任せ下さい。
